Спортобъект класса «дворец»
Хотя спортивные объекты нередко называют дворцами, обычно это образ метафорический, говорящий о размахе объекта. Редко кому придет в голову напрямую сравнивать их с Зимним, Коломенским или Петергофским дворцами. Однако Дворец художественной гимнастики Ирины Винер-Усмановой в Лужниках имеет основания для такого наименования во всех смыслах.
Неслучайно, вдобавок к остальным наградам и титулам, в этом году он стал обладателем престижной международной премии MIPIM Awards в номинации «Лучший спортивный и культурный объект».
Появление на свет
Инициативу создания в Москве нового спортивного дворца выдвинула в 2015 году президент Всероссийской федерации художественной гимнастики, главный тренер сборной России Ирина Винер-Усманова.
Участок земли в Лужниках выделили московские власти. Благодаря тому, что финансировать строительство взялся известный бизнесмен Алишер Усманов, реализация проекта была стремительной. А объем инвестиций составил порядка 3 млрд. рублей. Строительство началось в мае 2017 года и в целом завершилось к концу 2018-го.
Дворец представляет собой здание площадью 25,7 тыс. кв. м с пятью надземными и подземным этажами. Обращают на себя внимание полностью остекленный фасад высотой до 26 м, а также крыша сложной геометрии, схожая по форме с развевающейся гимнастической лентой.
«Это самый необычный спортивный объект, который был возведен в максимально короткие сроки. Изначально силуэт здания был разработан главным архитектором Москвы Сергеем Кузнецовым с подачи Ирины Александровны Винер. Крыша здания выполнена в форме гимнастической ленты, которая является одним из главных символов художественной гимнастики, чтобы Дворец был узнаваемым», - отмечает Александр Паньков, генеральный директор спортивного оператора Дворца.
По его словам, изначально Ирина Винер-Усманова ставила задачу построить лучший в своем роде международный дом гимнастики, но постепенно в процессе проектирования и строительства задача расширилась: «Нам предстояло сделать Дворец многофункциональной площадкой, которая бы подходила для разных мероприятий как спортивного, так и неспортивного характера. И это успешно было выполнено: Дворец отвечает всем мировым требованиям и стандартам – техническим и организационным. Его уникальность в многофункциональности – мы очень глубоко продумали возможности проведения совершенно разных форматов мероприятий».
Как спроектировать шедевр
Главной особенностью работы над проектом столь сложного сооружения стала необходимость привлечения специалистов узкого профиля для решения конкретных специфических задач, а также координация их работы и сведение плодов усилий отдельных участников команды в общий результат. Последнюю задачу реализовало АО «Мосинжпроект», выступившее в качестве генерального проектировщика и техзаказчика объекта.
«Дворец был создан с нуля по индивидуальному проекту в очень сжатые сроки – мы справились менее чем за три года, активно применяя технологии информационного моделирования (BIM)», - рассказывает генеральный директор АО «Мосинжпроект» Юрий Кравцов, добавляя, что темпы ведения работ были очень высоки, особенно учитывая то, что строительство пришлось приостанавливать на время проведения в Лужниках матчей Чемпионата мира по футболу 2018 года.
Обеспечить высокую скорость помогло использование BIM-технологий. «Дворец художественной гимнастики – это, пожалуй, самый сложный в России проект, реализованный с использованием технологии OPEN BIM. Это подход, который позволяет с использованием открытого формата IFC обмениваться информационной моделью со многими участниками процесса проектирования. В разработке этого проекта участвовало много компаний и каждая из них, в зависимости от специфики раздела над которым работала, использовала свои узкоспециализированные программные продукты, а Archicad стал общей площадкой, на которой собиралась «федеративная» модель всего объекта. Там проект проверялся на коллизии, пересечения и ошибки, что позволило нивелировать большую их часть еще на этапе подготовки документации и избежать проблем на стройплощадке», - отмечает директор по работе с ключевыми заказчиками компании «Графисофт» Артем Котельников.
По его словам использование тесной связки Archicad и Grasshopper позволило разработать проект кровли очень сложной формы – имитирующей движение ленты во время выступления гимнастки. «Дополнительным удобством стала возможность нашего продукта создавать вторичное отображение модели, сохраняя его в формате BIMx с обеспечением доступа с любого мобильного устройства. Заказчики часто не являются специалистами, способными читать чертежи, и подобная возможность визуализации проекта была очень полезна», - добавляет эксперт.
Компания «Метрополис» участвовала в разработке проекта в части конструктивных решений и внутренних инженерных систем, а также занималась координацией пула участников, включая архитекторов, дизайнеров, технологов, организаторов мероприятий и соревнований. «Отличительной чертой проекта является его кросс-платформенность при выполнении модели и чертежей. Для обеспечения совместной единовременной работы и координации проекта, были разработаны решения по интеграции различных специализированных программных комплексов в единую BIM-модель и с учетом работы примерно 30 проектных подразделений», - говорит главный инженер проектов «Метрополис» Денис Дубинин.
По его словам, визитной карточкой Дворца стала его необычная кровля: «На монолитный каркас были установлены арочные балки, поддерживающие кровлю из металлических сот. Такая форма деталей и позволила создать крышу-ленту, обеспечив несущую способность во всех плоскостях. Еще одно преимущество этого решения – малая масса конструкции. Такую кровлю можно класть с большими пролетами между опорами». «Для создания сложной геометрии кровли использовали специально изготовленное алюминиевое фальцевое покрытие, ее конструкции прошли испытания в аэродинамической трубе, где были воссозданы характерные для столичного региона климатические условия», - добавляет Юрий Кравцов.
По словам Александра Панькова, с самого начала работы над проектом Ирина Винер-Усманова придавала особое значение оформлению интерьеров. «Ей хотелось отразить русский стиль, чтобы это был узнаваемый дизайн. Смешанные в разных вариациях несколько стилей – холуй, хохлома, жостово – создают общий фон русской культуры и делают Дворец узнаваемым, особенным, с неповторимым колоритом. Огромные колонны в хохломской росписи, выложенные вручную из мозаики, мозаичный пол, переливающийся, как река, - все это создает потрясающее впечатление на людей, которые приходят к нам в первый раз, это приятный культурный шок для них», - говорит он.
«Здесь представлено все русское народное творчество, народные промыслы: жостовская и хохломская роспись, лаковая миниатюра. И когда ты сюда заходишь, ты понимаешь, что ты в России, - и это очень важно. Здесь, конечно, нужно только выигрывать», - подчеркивает сама Ирина Винер-Усманова.
Сумма частей: акустика, остекление, гидроизоляция.
Как и всякий шедевр, Дворец гимнастики является суммой уникальных частей, утрата или замена любой из которых разрушила бы общий результат.
«Мы сделали эффект «черного кабинета» – то есть потолок выполнен в темном цвете. Кроме того, он покрыт звукопоглощающим материалом, что создает потрясающую акустику на уровне достойных театральных площадок. По этому показателю мы сильно превосходим спортивные сооружения», - отмечает Александр Паньков.
Над этим работала компания Acoustic Group, перед которой стояла задача в подготовке помещения арены для проведения спортивных соревнований мирового уровня и концертов эстрадной музыки с использованием системы звукоусиления. «После обсуждения нескольких проектов был утвержден нестандартный вариант применения «подушек» на основе базальтовых звукопоглощающих плит «ШУМАНЕТ-БМ», обернутых драпировкой из черной звукопрозрачной стеклоткани. Аналогичная технология была применена на стенах, на фронтонах и за декоративными лентами с подсветкой. ШУМАНЕТ-БМ, являясь экологичным негорючим материалом с низкой удельной массой, обеспечивает минимальную нагрузку на несущие конструкции. Такое решение позволило отказаться от подвесной конструкции потолка, провести монтаж в кратчайшие сроки и получить отделку, соответствующую требованиям пожарной безопасности. Всего нашими специалистами было смонтировано более 5 тыс. м2 звукопоглощающих плит. Перед открытием мы сделали предварительное измерение времени реверберации на арене. Готовность была еще не полная, однако уже стало очевидно, что акустика на арене очень хорошая. А после чемпионата России были проведены финишные акустические измерения, результаты были превосходными. Время реверберации на пустой арене составило 1,8 с при воздушном объеме около 100 тыс.м3.», - рассказывает ведущий инженер-акустик, ГИП Acoustic Group Антон Перетокин.
Остекление фасада было реализовано специалистами «Schüco Россия». «При подборе подходящей системы учитывались технические требования и архитектурные идеи авторов проекта. «Шахматную» расстекловку и стеклянную монолитность 26-метрового фасада удалось реализовать в стандартной стоечно-ригельной системе Schüco FWS 50 SG со структурным швом 20мм. Входные двери разработаны также в структурном исполнении, для этого поверх дверного профиля наклеивалось стекло. Это стилевое решение позволило гармонично встроить открывающиеся элементы в плоскость основного витража, получив абсолютно гладкую поверхность, без видимых выступающих частей», - отмечает руководитель крупных проектов «Schüco Россия» Роман Мишуков.
Компания ТЕХНОНИКОЛЬ поставляла на объект материалы и решения для гидроизоляции. «При возведении фундамента применялась наша система «ТН-ФУНДАМЕНТ Проф» на основе полимерной мембраны. Ее особенность заключается в том, что целостность гидроизоляции можно проверить как на этапе монтажа, так и в процессе эксплуатации. При нарушении герметичности восстановить целостность покрытия можно при помощи инъекционного состава, который закачивается через систему штуцеров и трубок. Для кровли мы поставили пароизоляционный материал «Паробарьер», - говорит руководитель региона Москва ОЦО КП ТЕХНОНИКОЛЬ Юлия Лаврехина.
Она добавляет, что с архитектурной точки зрения объект очень необычный. «Металлическая кровля сложной формы стала визитной карточкой дворца. Эти нюансы требовали внимания. Именно они стали причиной того, что мы не ограничились поставкой материалов на объект. Ведь надежность конструкции зависит не только от качества применяемых решений, но и профессионализма строителей. Технические специалисты ТЕХНОНИКОЛЬ курировали процесс работы с нашими материалами от начала и до конца».
По оценке эксперта, участие в проекте еще раз доказало тот факт, что отечественные строительные материалы соответствуют всем современным требованиям по качеству и надежности. «Сжатые сроки, зима, сложная архитектура – не преграда, а скорее повод обратиться именно к российским решениям», - подчеркивает она.
Как отмечает Александр Паньков, сейчас во Дворце проходят и спортивные турниры, и многотысячные конференции, и частные мероприятия. «Дворец гимнастики стал настоящей архитектурной жемчужиной города, ярко выделяется среди других объектов, при этом не нарушая общий архитектурный фон», - резюмирует он.
Мнения
Артем Котельников, директор по работе с ключевыми заказчиками «Графисофт»:
- При проектировании Дворца художественной гимнастики использовались наши BIM-решения, в частности, программа Archicad. Ее главная особенность в том, что она изначально была создана архитекторами для архитекторов, и учитывает многолетний опыт работы в этой сфере. Продукт отличается гибкостью, позволяет создавать объекты со сложными архитектурными формами, включающими в себя различные конструктивные решения. Уникальность Дворца художественной гимнастики для нашей компании нашла отражение еще и в том, что фото объекта размещено на обложке 23-й версии программы Archicad, выпущенной в прошлом году. Принимая во внимание, что с помощью нашего продукта проектируются объекты во всем мире, решение таким образом выделить этот объект, говорит о его особом значении для GRAPHISOFT.
Антон Перетокин, ведущий инженер-акустик, ГИП Acoustic Group:
- Хотелось бы особенно отметить высокую заинтересованность заказчика в качественной акустике арены, глубокое доверие нашему профессиональному мнению и лояльность к поиску новых акустических решений и идей. Как призналась сама Ирина Александровна, глобальной задачей было сделать лучший во всем спортивный комплекс, отвечающий самым современным мировым стандартам и требованиям. Таким образом, Москва получила еще один замечательный акустический спортивный зал.
Денис Дубинин, главный инженер проектов «Метрополис»:
- Важным моментом при проектировании инженерных разделов была вентиляция главной арены ввиду строго ограничения подвижности воздуха в центральной части ковра, чтобы гимнастические ленточки не колыхались во время выполнения упражнений. Для создания правильного микроклимата использовалась система математического моделирования CFD. Это современный инструмент проверки проектных инженерных решений на соответствие функциональной задаче. При большой зрительской аудитории и активном использовании электроприборов образуются теплые конвективные потоки, зоны с повышенной температурой воздуха и содержанием СО2. По результатам анализа CFD-моделирования в главном зале был увеличен воздухообмен на 50%, перераспределены приточные и вытяжные устройства и установлены разные температуры приточного воздуха в различных зонах – их можно регулировать независимо друг от друга. Это минимизировало тепловое давление в центральной части арены, что позволило значительно снизить подвижность воздуха, а также обеспечить комфортную температуру в помещении и поддерживать удовлетворительную концентрацию кислорода в воздухе.
Строительная корпорация «ЛенРусСтрой» 21 сентября начала передачу ключей собственникам квартир в ЖК «Белый сад». Восьмиэтажный жилой дом на 278 квартир находится в поселении Малое Верево, что в 4 км от Гатчины. Первые инвесторы проекта превратили его в долгострой. СК «ЛенРусСтрой» по поручению правительства региона завершила проблемный объект. Фактически компания с нуля за два года построила новый дом. Долгожданное новоселье в нем справят более 700 человек, некоторые ждали свои квартиры больше шести лет!
Поручение выполнено
Изначально девелопером данного ЖК, а он тогда носил название «Яблоневый цвет», была компания «Матрикс». Продажи квартир в нем фирма начала в 2013 году, обещая сдать в эксплуатацию объект в конце 2014 года. При этом сама стройка почти не двигалась. «Матрикс» только разрыла котлован и начала проходить процедуру банкротства.
Следующим застройщиком ЖК стала НПФ «Свит». Однако и данная организация долго на строительной площадке не продержалась. В конце 2015 года и она стала банкротом. Деньги дольщиков, а на тот период ими было приобретено в доме треть квартир, исчезли в неизвестном направлении. Дважды обманутые люди создали ЖСК, чтобы организованным путем найти выход из создавшегося положения.
В рамках реализации программы завершения проблемных объектов губернатор Ленинградской области Александр Дрозденко в декабре 2017 года предложил достроить жилой комплекс в Малое Верево СК «ЛенРусСтрой». Девелопер согласился. В качестве инвестиционного интереса ему представилась возможность реализовать остальные квартиры в проекте.
Представители СК «ЛенРусСтрой», впервые придя на объект, увидели затопленную площадку с небольшим количеством свай. Стало очевидно, что дом придется построить «с нуля». Несколько месяцев потребовалось на подготовку проектной документации и согласования всех юридических аспектов. Непосредственно сами строительные работы начались весной 2018 года. Спустя два года они были завершены и дом ввели в эксплуатацию. Несколько недель назад губернатор Ленобласти в ходе поездки по Гатчинскому району посетил готовящийся к новоселью ЖК «Белый сад» и похвалил компанию «ЛенРусСтрой» за выполнение поручения и качественно сделанный объект.
Директор по строительству СК «ЛенРусСтрой» Алексей Булдин отмечает, что было принято решение частично сохранить квартирографию предыдущего застройщика. Таким образом, были удовлетворены интересы дольщиков, которые приобрели квартиры в 2013 году. В проекте были задействованы изделия Киришского домостроительного комбината (входит в СК «ЛенРусСтрой»). «По сути, мы реализовали то, чем всегда занимались. Построили жилой комплекс с высоким уровнем комфорта, качества отделочных материалов, озеленения придомовой территории. По своим характеристикам «Белый сад» не сильно уступает домам, которые мы строим в нашем жилом районе «Новое Горелово»,- добавил он.
На приемке квартиры поблагодарила СК «ЛенРусСтрой» и дольщица Наталья Балаклейская. Она рассказала журналистам, что квартиру в данном ЖК покупала в далеком 2013 году. «Понравилось месторасположение. Устраивала цена. К сожалению, уже в 2014-м стало понятно, что застройщик нас обманывает. Начались наши мученья. Мы, как дольщики, пытались привлечь внимание к нашей беде. Конечно, нам очень помог губернатор Ленобласти Александр Дрозденко. Он нашел нам СК «ЛенРусСтрой» - прекрасного инвестора, который смог достроить этот дом. Этого светлого дня мы очень долго ждали», - подчеркнула дольщица.
Особый случай
Стоит добавить, что название ЖК «Белый сад» неслучайно. В нескольких метрах от жилого здания начинается яблоневый сад. Он был посажен во времена СССР, яблони остались вполне окультуренными, и окрестные жители сейчас собирают там новый урожай яблок.
Кроме того, хотя ЖК «Белый сад» и новострой, его дворовая территория уже хорошо озеленена. В том числе и благодаря неравнодушной местной жительнице, которая безвозмездно передала застройщику множество различных деревьев и кустарников. Также на дворовой территории расположены детские и спортивные площадки, прогулочная зона отдыха, парковка (она также имеется с внешнего периметра здания).
Рядом с жилым комплексом расположены детский сад, общеобразовательная и музыкальная школа, поликлиника, магазины, администрация поселения. В августе вблизи от ЖК был открыт современный физкультурно-оздоровительный комплекс. Доехать до Петербурга от жилого дома как на общественном, так и на личном транспорте Петербурга можно за 15-20 минут.
В ЖК «Белый сад» установлена собственная котельная, таким образом, его жители не зависят от системы центрального отопления. В квартирографии представлены как большие студии (размером 28–30 «квадратов»), так и одно-, двух- и трехкомнатные квартиры. Значительная часть квартир в доме уже продана. В продаже последние несколько лотов.
«Мы из числа новых покупателей. Сделку начали оформлять весной и сейчас получили ключи. Нам очень понравилась планировка нашей квартиры. Гораздо интереснее, чем было ранее. Изначально мы не хотели переезжать в Верево, рассматривали жилье в Гатчине. Но когда более детально ознакомились с данным проектом, полностью изменили свое мнение», - отметила при получении ключей новый житель ЖК «Белый сад» Катерина Тайкова.
Генеральный директор СК «ЛенРусСтрой» Леонид Кваснюк сообщил, что для компании это первый опыт реализации проекта, который был изначально чужим. Тем не менее, он за два года строительства стал таким же родным, как и остальные проекты корпорации. «Самое главное, что мы не просто реализовали инвестиционный проект, а помогли обманутым дольщикам получить свои квартиры, которые они так долго ждали. Уверен, что их здесь ждет долгая и счастливая жизнь»,- подчеркнул инвестор проекта.
Выдача ключей продолжится по 25 сентября. В субботу, 26 сентября, новых жителей ЖК «Белый Сад» ждет большой «Праздник двора», подготовленный СК «ЛенРусСтрой».
Об этом сообщил министру строительства и ЖКХ России и журналистам 11 сентября 2020 года вице-губернатор Санкт-Петербурга Николай Линченко на XI Всероссийской конференции «Российский строительный комплекс: повседневная практика и законодательство».
Это первый случай в российской практике, когда объект, полностью спроектированный на основе BIM-технологий, успешно прошел госэкспертизу в цифровом формате и получил разрешение на строительство. Речь идет об объекте дошкольного образования, который входит в корпоративную программу Группы «Эталон» по строительству социально значимой инфраструктуры и в реестр пилотных проектов, сформированный Министерством строительства и жилищно-коммунального хозяйства Российской Федерации.
«Петербургский Центр государственной экспертизы после детальной проработки всех процедур, связанных с использованием BIM-технологий, 8 сентября выдал первое в России положительное заключение по цифровой модели проекта детского сада», — отметил Николай Линченко.
С чего все начиналось
Первые шаги к внедрению технологий информационного моделирования (ТИМ) в петербургском Центре госэкспертизы начали предпринимать еще в 2015 году. За прошедшее время более 50 сотрудников прошли обучение на различных специализированных курсах в сфере информационного моделирования. Были переоборудованы рабочие места экспертов, закуплено необходимое программное обеспечение.
Центр разработал ряд требований к представляемым цифровым информационным моделям (ЦИМ) и разместил их на официальном сайте учреждения. В июле этого года появилась обновленная редакция этих документов (редакция 2.1), в которую вошла часть с технологическими решениями. Кроме того,в 2019 году был разработан и утвержден временный регламент по проведению экспертизы проектной документации с представленными ЦИМ.
Градостроительный кодекс Российской Федерации предусматривает возможность представления на экспертизу проектной документации, выполненной с применением технологий информационного моделирования. Соответствующие изменения были внесены в июне 2019 года.
Специалисты петербургского Центра госэкспертизы разработали наборы автоматизированных проверок ЦИМ на соответствие требованиям технических регламентов, которые уже успешно применяются на практике.

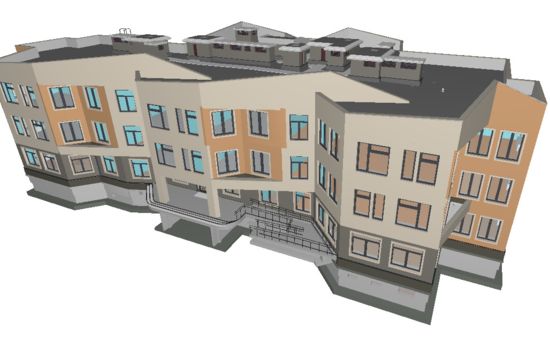

Экспертиза детского сада
На первом этапе экспертизы специалисты Центра госэкспертизы выполняли так называемые «входные» проверки, устанавливали соответствие проектной документации и проектной модели, проверяли на коллизии, а также на корректность геометрии представленных ЦИМ, на соответствие элементов базовым классам IFC и требуемый атрибутивный состав. При выявлении ошибок на первом этапе дальнейшие проверки ЦИМ на соответствие требованиям технических регламентов невозможны или дают некорректные результаты.
На втором этапе были проведены автоматизированные проверки на соответствие требованиям технических регламентов. По их результатам был сформирован сводный отчет, который был передан профильным экспертам совместно со сводной цифровой информационной моделью и табличными данными, выгруженными из модели.
Из плюсов использования новой технологии эксперты Центра отмечают, что в будущем может значительно упроститься порядок подачи заявления на экспертизу, появится наглядность оценки проектных решений, а также увеличится количество автоматизированных проверок, что позитивным образом скажется на повышении качества проектов. Кроме того, улучшится коммуникация в связке эксперт-эксперт, эксперт-заявитель.
Сегодня эксперты учреждения уже рассматривают проекты, в состав которых, помимо стандартного комплекта проектной документации, входит цифровая информационная модель. До конца 2020 года Центр госэкспертизы планирует рассмотреть еще десять подобных объектов.
По словам директора СПб ГАУ «ЦГЭ» Ирины Косовой, благодаря этому проекту стало очевидно, что структурированная информация в цифровых моделях поддается автоматизированным проверкам, что в будущем позволит увеличить качество проектных решений и избежать ошибок на стройке. «В планах петербургского Центра госэкспертизы стоит дальнейшее расширение требований на другие категории объектов капитального строительства, позволяющих сформировать полный комплекс проверок любого вида объекта», — добавила Ирина Владимировна.
Оценка Минстроя
Высокую оценку проведенной работе дал министр строительства и жилищно-коммунального хозяйства Российской Федерации Владимир Якушев на совещании в рамках XI Всероссийской конференции: «Очень хорошо, что вы отработали все процедуры экспертизы. Я думаю, что Санкт-Петербург — это передовая история. Нам в других субъектах Российской Федерации в этом направлении придется пройти более тяжелый путь и провести гораздо более серьезную работу».
Главными преимуществами работы в BIM являются совместная командная работа проектировщиков в единой цифровой модели проекта, автоматизация выявления и дальнейшее оперативное исключение ошибок проектирования, значительная оптимизация временных ресурсов и повышенное (на 30%) информационное насыщение создаваемой модели проекта. Как следствие, проектирование может проходить фактически в один этап, а сроки подготовки к непосредственному началу строительных работ резко сокращаются.
Цифровой надзор
Подготовка документации с использованием BIM-технологий позволила застройщику с первого раза получить разрешение на строительство, которое выдал Госстройнадзор Санкт-Петербурга. По словам руководителя надзорного ведомства Владимира Болдырева, история с детским садом на одном заключении государственной экспертизы не закончится.
«В Петербурге зреют амбициозные планы по переходу надзора в цифровой формат. Это является логичным продолжением события, которое произошло в сентябре этого года. Многие компании работают с BIM-технологиями, но до сих пор никто не проходил экспертизу проекта и не взаимодействовал с органами государственного строительного надзора в новом цифровом формате», — отметил Владимир Болдырев.
Эту информацию нашему изданию подтвердили в Группе «Эталон». По словам специалистов компании, применение BIM-технологий в случае с детским садом на улице Маршала Блюхера не ограничится только проектированием. Оно также охватывает создание цифровой модели для геодезического сопровождения и выполнение ряда управленческих и контрольных функций, включая те, что касаются деятельности подрядных организаций и поддержание должного уровня безопасности на стройке. Все они относятся к числу собственных научно-прикладных разработок Группы «Эталон».
